Spare parts for freight and passenger railway wagons ISO9001

№

Наименование на материала

Чертеж №

Name of material

Drawing №/Size

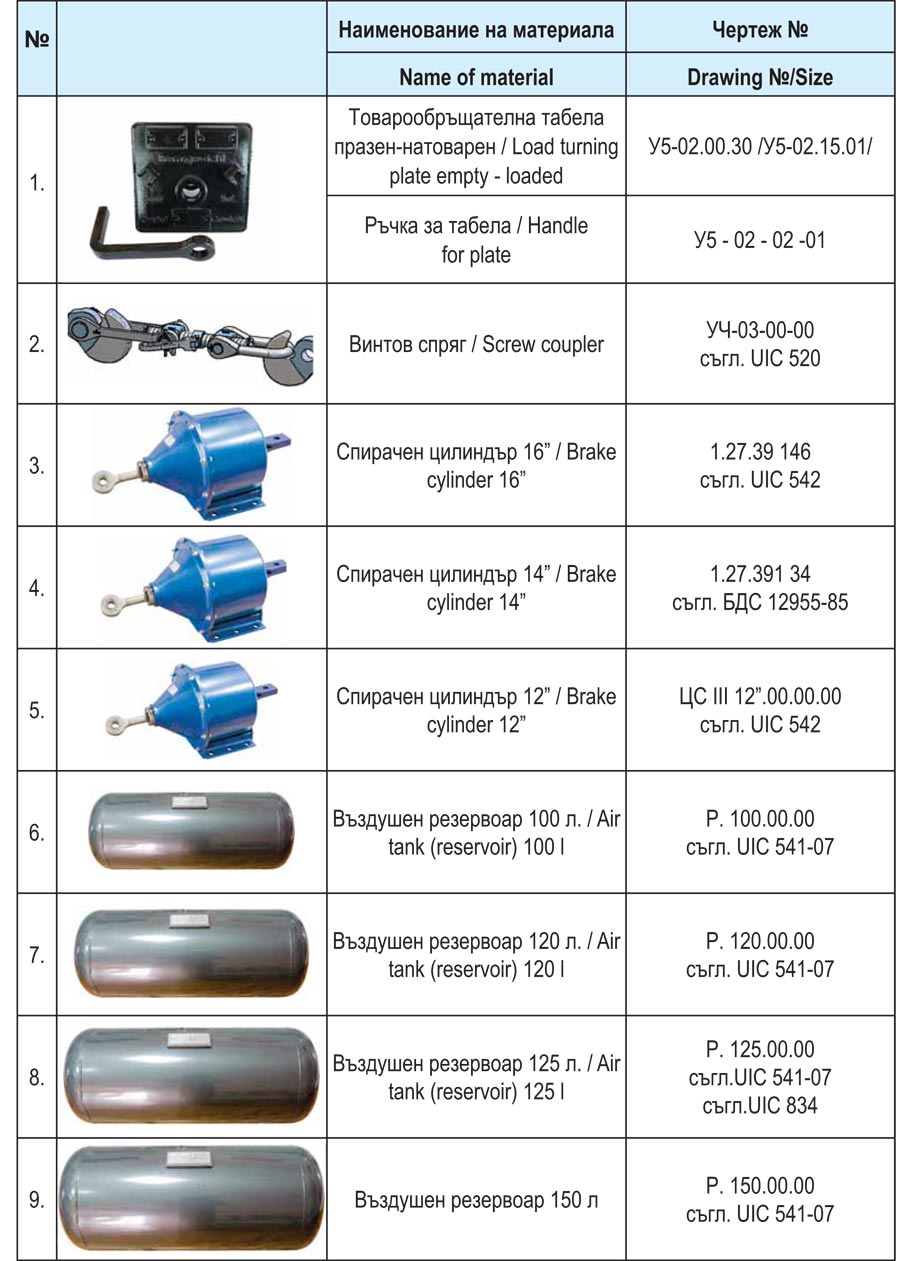

1.

Товарообръщателна табела
празен-натоварен / Load turning
plate empty - loaded

У5-02.00.30 /У5-02.15.01/

Ръчка за табела / Handle
for plate

У5 - 02 - 02 -01

2.

Винтов спряг / Screw coupler

УЧ-03-00-00
съгл. UIC 520

3.

Спирачен цилиндър 16" / Brake
cylinder 16"

1.27.39 146
съгл. UIC 542

4.

Спирачен цилиндър 14" / Brake
cylinder 14"

1.27.391 34
съгл. БДС 12955-85

5.

Спирачен цилиндър 12" / Brake
cylinder 12"

ЦС III 12".00.00.00
съгл. UIC 542

6.

Въздушен резервоар 100 л. / Air
tank (reservoir) 100 l

Р. 100.00.00
съгл. UIC 541-07

7.

Въздушен резервоар 120 л. / Air
tank (reservoir) 120 l

Р. 120.00.00
съгл. UIC 541-07

8.

Въздушен резервоар 125 л. / Air
tank (reservoir) 125 l

Р. 125.00.00
Obrn.UIC 541-07
Obrn.UIC 834

9.

Въздушен резервоар 150 л

Наименование на материала

Чертеж №

Name of material

Drawing №/Size

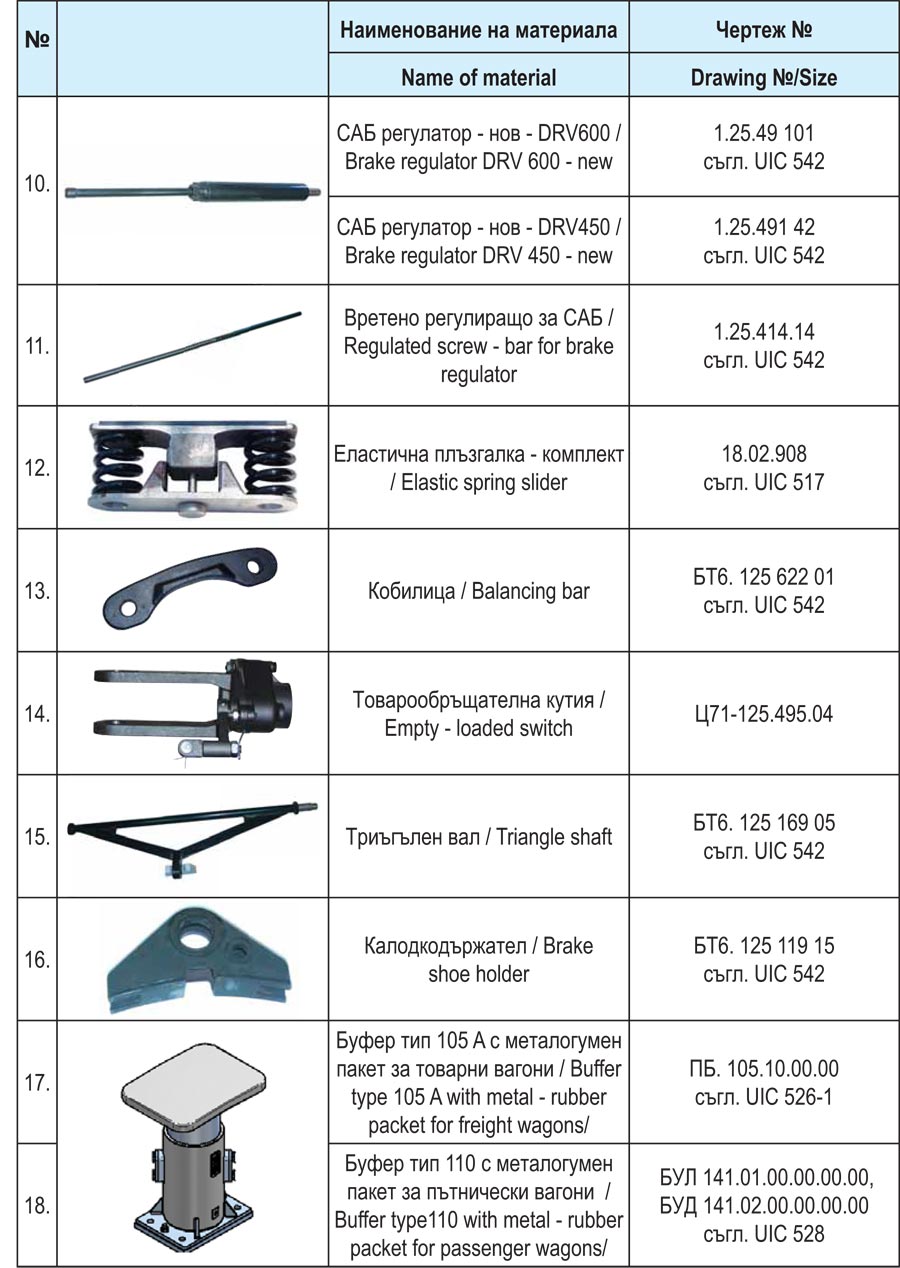

10.

САБ регулатор - нов - DRV600 /
Brake regulator DRV 600 - new

1.25.49 101
съгл. UIC 542

САБ регулатор - нов - DRV450 /
Brake regulator DRV 450 - new

1.25.491 42
съгл. UIC 542

11.

Вретено регулиращо за САБ /
Regulated screw - bar for brake
regulator

1.25.414.14
съгл. UIC 542

12.

Еластична плъзгалка - комплект
/ Elastic spring slider

18.02.908
съгл. UIC 517

13.

Кобилица / Balancing bar

БТ6. 125 622 01
съгл. UIC 542

14.

Товарообръщателна кутия /
Empty - loaded switch

Ц71-125.495.04

БТ6. 125 169 05
съгл. UIC 542

15.

Триъгълен вал / Triangle shaft

16.

Калодкодържател / Brake
shoe holder

БТ6. 125 119 15
съгл. UIC 542

17.

Буфер тип 105 A с металогумен
пакет за товарни вагони / Buffer
type 105 A with metal - rubber
packet for freight wagons/

ПБ. 105.10.00.00
съгл. UIC 526-1

18.

Буфер тип 110 с металогумен
пакет за пътнически вагони /
Buffer type1 10 with metal - rubber
packet for passenger wagons/

БУЛ 141.01.00.00.00.00,
БУД 141.02.00.00.00.00
съгл. UIC 528

№

Наименование на материала

Чертеж №

Name of material

Drawing №/Size

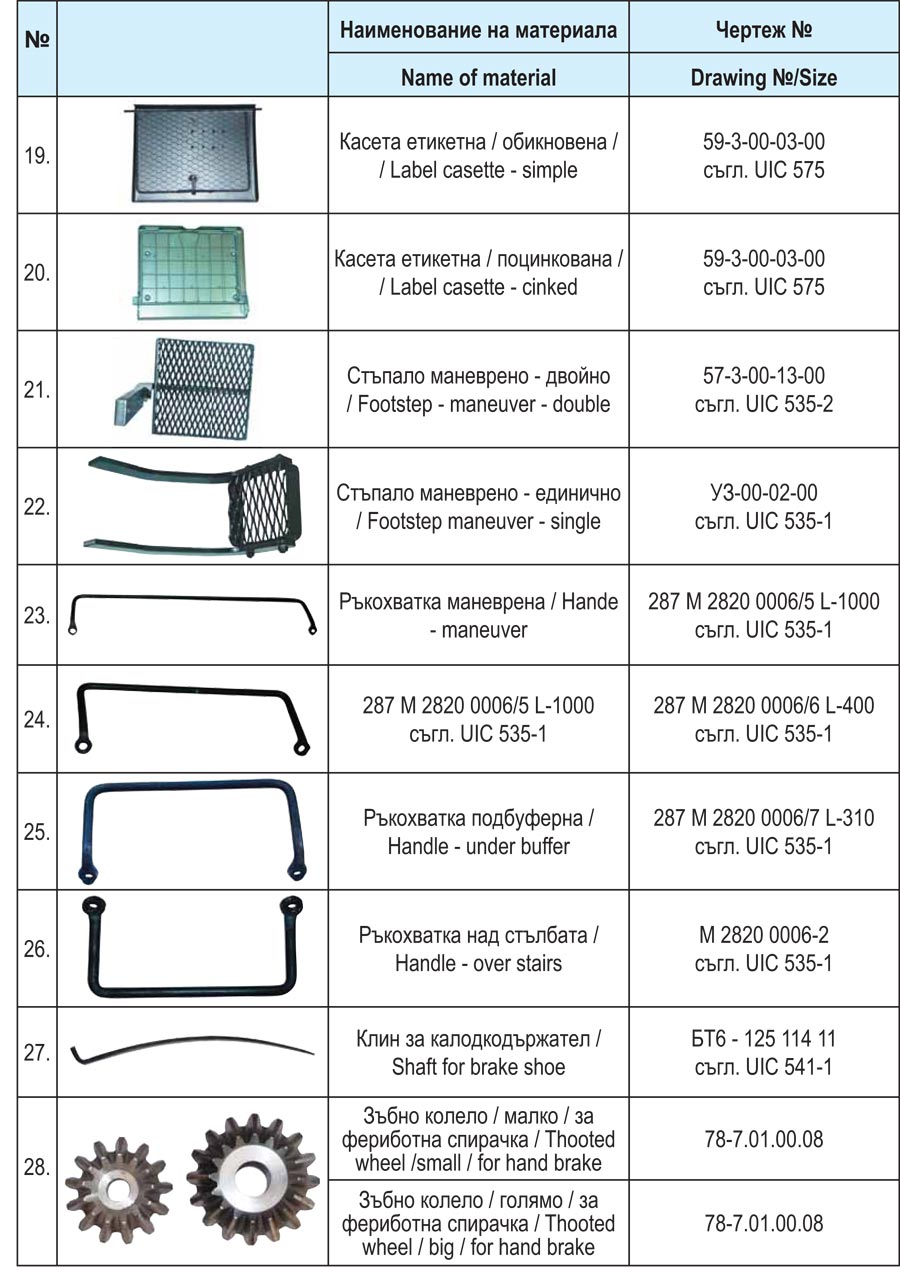

19.

Касета етикетна / обикновена /
/ Label casette - simple

59-3-00-03-00
съгл. UIC 575

20.

Касета етикетна / поцинкована /
/ Label casette - cinked

59-3-00-03-00
съгл. UIC 575

21.

Стъпало маневрено - двойно
/ Footstep - maneuver - double

57-3-00-13-00
съгл. UIC 535-2

22.

Стъпало маневрено - единично
/ Footstep maneuver - single

УЗ-00-02-00
съгл. UIC 535-1

23.

Ръкохватка маневрена / Hande
- maneuver

287 М 2820 0006/5 L-1000
съгл. UIC 535-1

24.

287 М 2820 0006/5 L-1000
съгл. UIC 535-1

287 М 2820 0006/6 L-400
съгл. UIC 535-1

25.

Ръкохватка подбуферна /
Handle - under buffer

287 М 2820 0006/7 L-310
съгл. UIC 535-1

26.

Ръкохватка над стълбата /
Handle - over stairs

М 2820 0006-2
съгл. UIC 535-1

27.

Клин за калодкодържател /
Shaft for brake shoe

БТ6 - 125 114 11
съгл. UIC 541-1

28.

Зъбно колело / малко / за
фериботна спирачка / Thooted
wheel /small / for hand brake

78-7.01.00.08

Зъбно колело / голямо / за
фериботна спирачка / Thooted
wheel / big / for hand brake

78-7.01.00.08

Наименование на материала

Чертеж №

Name of material

Drawing №/Size

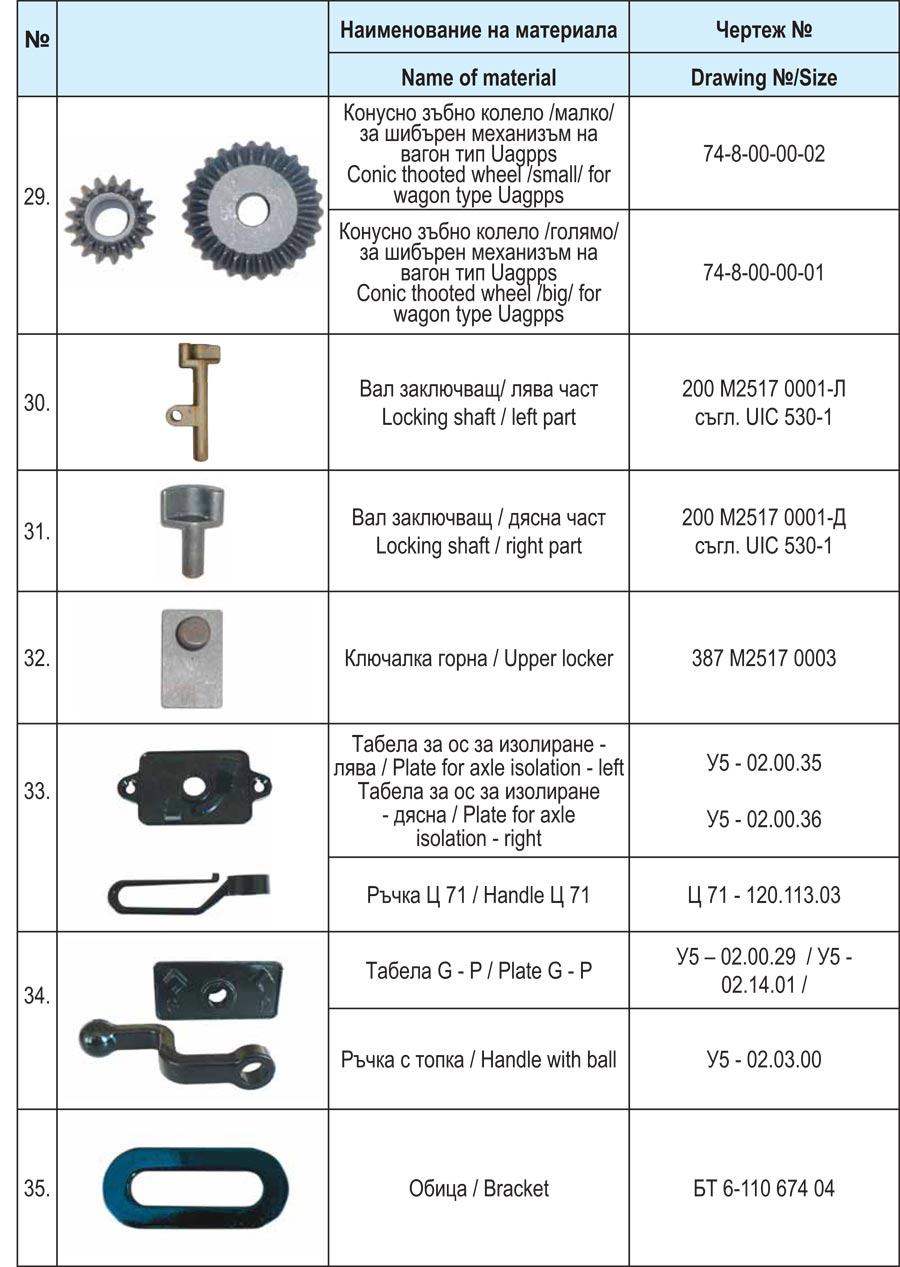

29.

Конусно зъбно колело /малко/
за шибърен механизъм на

вагон тип Uagpps
Conic thooted wheef /small/ for
wagon type Uagpps

74-8-00-00-02

Конусно зъбно колело /голямо/
за шибърен механизъм на

вагон тип Uagpps
Conic thooted wheel /big/ for
wagon type Uagpps

74-8-00-00-01

30.

Вал заключващ/ лява част
Locking shaft / left part

200 М2517 0001-Л
съгл. UIC 530-1

31.

Вал заключващ / дясна част
Locking shaft / right part

200 М2517 0001-Д
съгл. UIC 530-1

32.

Ключалка горна / Upper locker

387 М2517 0003

33.

Табела за ос за изолиране -
лява / Plate for axle isolation - left
Табела за ос за изолиране
- дясна / Plate for axle
isolation - right

У5 - 02.00.35
У5 - 02.00.36

Ръчка Ц 71 / Handle Ц 71

Ц 71 - 120.113.03

Табела G - P / Plate G - P

У5 - 02 00 29 / У5 -

34.

02.14.01 /

Ръчка с топка / Handle with ball

У5 - 02.03.00

35.

Обица / Bracket

БТ 6-110 674 04

Наименование на материала

Чертеж №

Name of material

Drawing №/Size

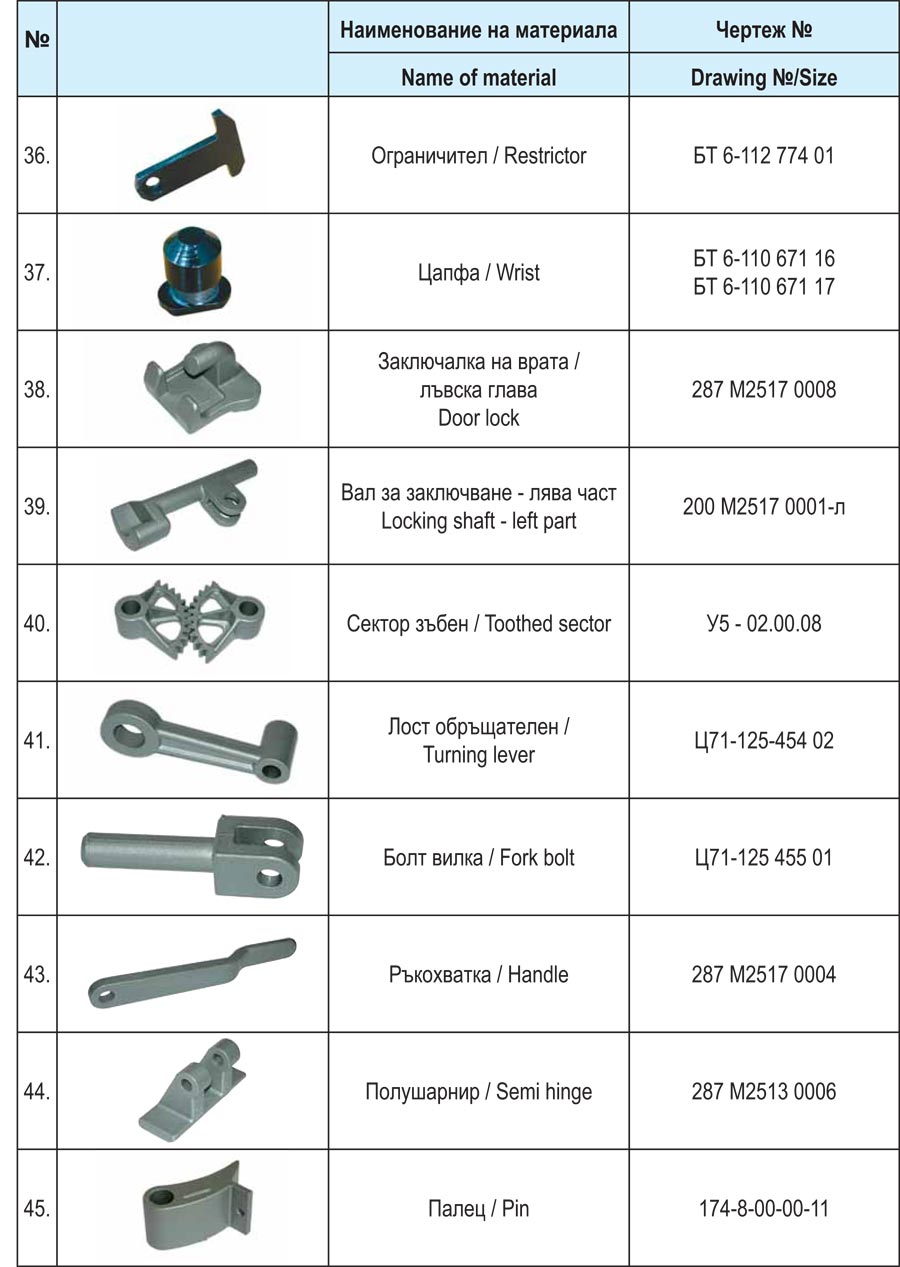

36.

Ограничител / Restrictor

БТ 6-112 774 01

37.

Цапфа / Wrist

БТ 6-110 671 16
БТ 6-110 671 17

38.

Заключалка на врата /
лъвска глава
Door lock

287 М2517 0008

39.

Вал за заключване - лява част
Locking shaft - left part

200 М2517 0001-л

40.

Сектор зъбен / Toothed sector

У5 - 02.00.08

41.

Лост обръщателен /
Turning lever

Ц71-125-454 02

42.

Болт вилка / Fork bolt

Ц71-125 455 01

43.

Ръкохватка / Handle

287 М2517 0004

44.

Полушарнир / Semi hinge

287 М2513 0006

45.

Палец / Pin

174-8-00-00-11

Наименование на материала

Чертеж №

Name of material

Drawing №/Size

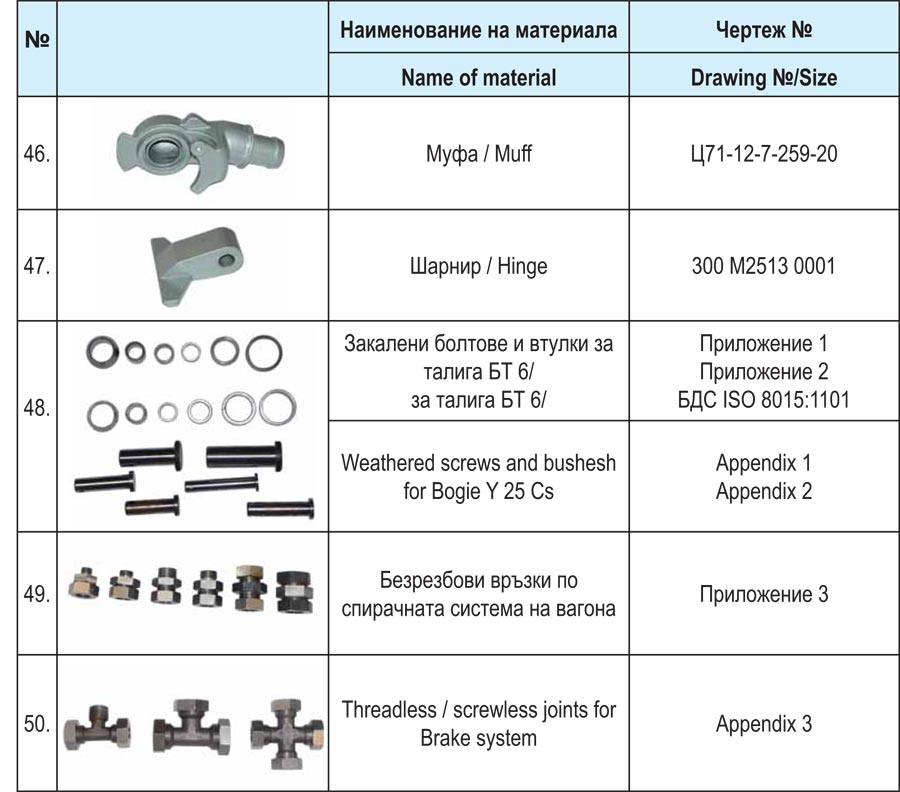

46.

Муфа / Muff

Ц71-12-7-259-20

47.

Шарнир / Hinge

300 М2513 0001

48.

Закалени болтове и втулки за
талига БТ 6/
за талига БТ 6/

Приложение 1
Приложение 2
БДС ISO 8015:1101

Weathered screws and bushesh
for Bogie Y 25 Cs

Appendix 1
Appendix 2

49.

Безрезбови връзки по
спирачната система на вагона

Приложение 3

50.

Threadless / screwless joints for
Brake system

Appendix 3
